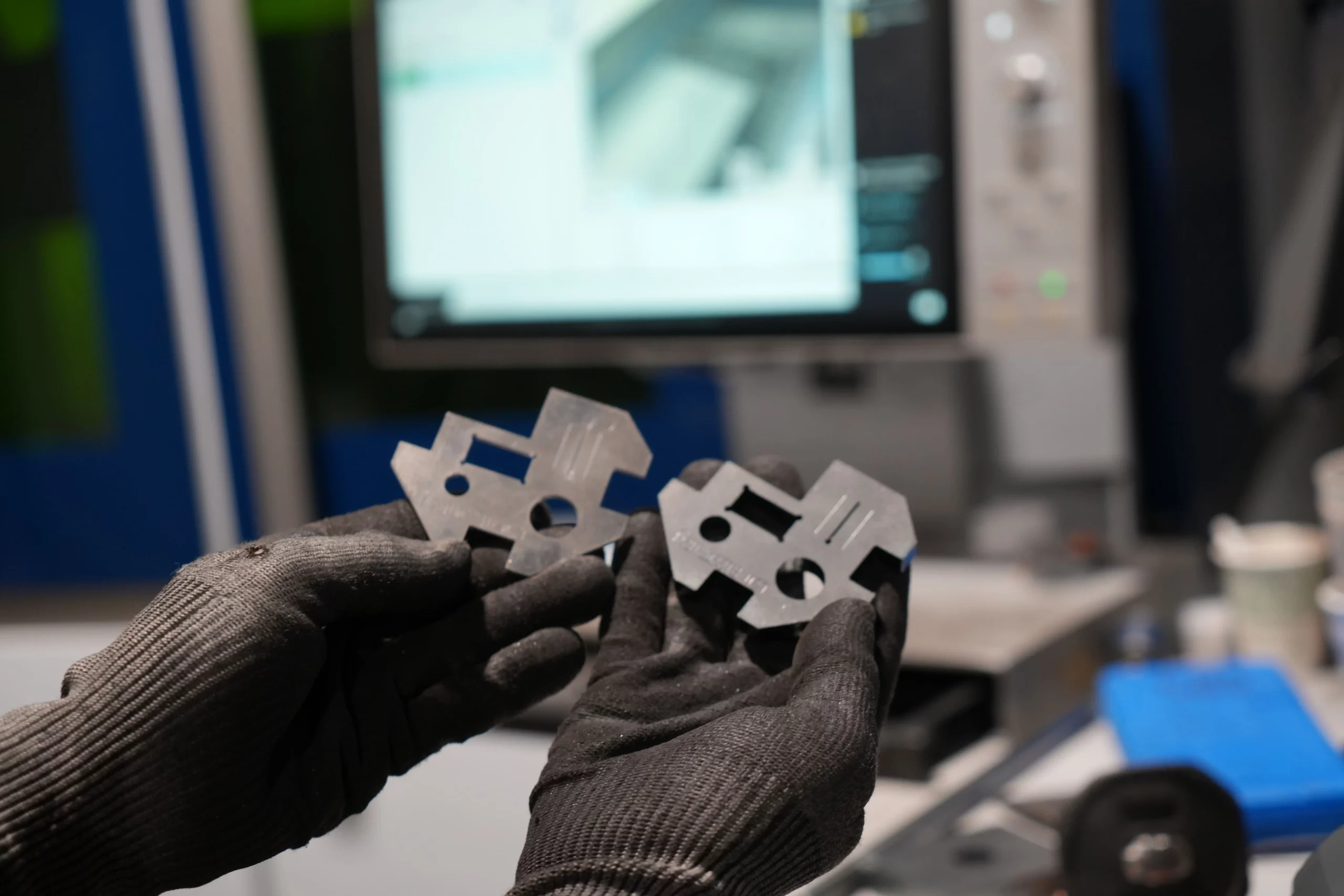

Fichier DXF pour découpe laser :
Comment créer un fichier DXF simple ?
- Tutoriel clair et concret, étape par étape
Sommaire de l'article
Fichier DXF pour découpe laser : On entend souvent : “Je dois envoyer un DXF… mais je ne sais pas comment faire.”
Bonne nouvelle : Pour une pièce métallique destinée à la découpe laser et au pliage métal, créer un fichier DXF n’a rien de compliqué. Vous n’avez pas besoin d’être ingénieur ni de maîtriser un logiciel complexe. C’est simplement le dessin précis en 2D de votre pièce.
Voici un guide simple : Comment réaliser un fichier DXF ? Un tutoriel adapté aux besoins des industriels, agriculteurs, serruriers et professionnels de la Drôme et de l’Ardèche.
Pourquoi le DXF pour découpe laser est si important ?
Un fichier DXF permet d’obtenir :
- Un devis rapide
- Une fabrication sans approximation
- Une pièce métal exacte
- Une production fluide
À l’inverse, un fichier mal préparé peut ralentir le projet : dimensions floues, unités incorrectes, lignes en double… rien de dramatique, mais du temps perdu.
Avant de commencer : les 3 infos indispensables
Les dimensions exactes de la pièce métallique (en millimètres)
L’épaisseur de la tôle (3 mm ? 5 mm ? 10 mm ?)
Le métal (acier, inox, aluminium…)
Le tutoriel : Préparer son fichier DXF
Étape 1 : Choisir un logiciel simple
Étape 2 : Régler les unités en millimètres
Dans le logiciel :
- Ouvrez un nouveau document
- Vérifiez que les unités sont en mm
- Travaillez en échelle 1:1
Si vous dessinez en cm ou en pouces, votre pièce sera 10 ou 25 fois trop grande.
C’est l’une des erreurs les plus fréquentes. Un simple réglage évite beaucoup de corrections.
Étape 3 : Dessiner le contour extérieur
Commencez toujours par la forme extérieure.
Exemple : une platine de 200 x 100 mm
• Utilisez l’outil “rectangle”
• Entrez les dimensions exactes
• Positionnez-le proprement
Évitez de dessiner “à la souris” sans entrer les cotes. On veut quelque chose de précis, pas approximatif. Pensez toujours : ce que vous dessinez sera découpé tel quel.
Étape 4 : Ajouter les trous
Pour chaque trou :
- Utilisez l’outil “cercle”
- Entrez le diamètre exact (ex : Ø10 mm)
- Positionnez-le avec des cotes précises
Important : Le trou doit être un vrai cercle, pas une forme composée de petits segments.
Astuce : Si vous avez plusieurs trous identiques, copiez-collez le premier. Cela évite les différences involontaires.
Étape 5 : Gérer les encoches ou lumières
Qu’est-ce qu’une lumière oblongue ?
Une lumière oblongue est un trou allongé, souvent utilisé pour permettre un réglage ou un coulissement.
Comment la dessiner simplement ?
Imaginons une lumière de : 40 mm de long ET 10 mm de large
- Dessinez un cercle de 10 mm de diamètre
- Copiez-le à 40 mm de distance (centre à centre)
- Reliez les deux cercles par deux lignes droites tangentes
La découpe laser suit le contour exact. Si la forme n’est pas parfaitement fermée (même un petit espace invisible), la machine laser fibre ne pourra pas interpréter correctement la pièce.
Astuce : Si votre logiciel propose un outil “oblong” ou “slot”, vous pouvez l’utiliser. Mais la méthode des deux cercles + deux lignes fonctionne toujours.
Étape 6 : Nettoyer le dessin (souvent négligé)
Avant d’exporter, prenez une minute pour vérifier :
- Pas de lignes en double
- Pas de cotes visibles
- Pas de texte, ni de de hachures
- Pas de calques inutiles
Pour la découpe laser, on ne garde que les lignes de contour. Plus c’est simple, mieux c’est.
Étape 7 : Exporter en DXF correctement
- Format : DXF
- Version : R12 ou 2000 (compatibilité large)
- Nom clair : support_moteur_150x80_ep5_acier.dxf
Un nom de fichier précis évite les confusions, surtout si vous avez plusieurs pièces.
Étape 8 : Envoyer les bonnes informations avec le DXF
Le fichier seul ne suffit pas toujours. Ajoutez :
- Le métal souhaité
- L’épaisseur
- La quantité
- Le délai attendu
Les erreurs les plus courantes (et faciles à éviter)
Dessiner en cm au lieu de mm
Laisser des lignes en double ou côtes
Envoyer un PDF au lieu d’un DXF
Oublier l’épaisseur de tôle
Et si vous n’arrivez pas à dessiner votre DXF ?
Ce n’est pas bloquant. Dans beaucoup de cas, un simple échange permet de clarifier rapidement. L’objectif est d’avoir un fichier exploitable. Notre équipe d’expert peut vous accompagner et vous conseiller dans sa construction.
Construire un bon fichier DXF pour la découpe laser et le pliage métal
Créer un fichier DXF simple pour une pièce métallique, c’est surtout :
- Dessiner proprement
- Travailler en millimètres
- Faire des contours fermés
- Transmettre les bonnes informations
Avec ces bases, vous êtes déjà prêt pour une découpe laser propre et rapide. Et si vous avez un doute, mieux vaut poser une question que perdre du temps sur une version incorrecte. Un bon échange en amont fait souvent gagner plusieurs jours sur la production.
